Antystatyczne i ESD: Klucz do bezpieczeństwa

W wielu środowiskach pracy, od produkcji elektroniki po przemysł chemiczny, nagromadzenie ładunków elektrostatycznych może stanowić poważne zagrożenie. Iskierka, która jest dla nas zaledwie drobnym, nieprzyjemnym kopnięciem, w niewłaściwym miejscu i czasie może spowodować pożar, wybuch lub uszkodzić wrażliwe komponenty elektroniczne. Dlatego tak ważne jest stosowanie odpowiedniego obuwia ochronnego, które pomaga kontrolować i rozpraszać te ładunki. Mowa tu o butach antystatycznych i ESD.

Obuwie antystatyczne i ESD (Electrostatic Discharge) to specjalistyczne rodzaje butów, zaprojektowane z myślą o minimalizowaniu ryzyka związanego z elektrycznością statyczną. Ich podstawową funkcją jest umożliwienie bezpiecznego odprowadzenia nagromadzonych ładunków z ciała pracownika do ziemi, zapobiegając w ten sposób powstawaniu niebezpiecznych wyładowań.

Właściwości Kluczowe dla Obuwia Antystatycznego

Podstawową właściwością, jaką muszą posiadać buty antystatyczne, jest zdolność do rozpraszania ładunków elektrostatycznych. Oznacza to, że materiały użyte do produkcji podeszwy oraz konstrukcja buta muszą być przewodzące w kontrolowany sposób. Nie mogą być izolatorami, ponieważ wtedy ładunki kumulowałyby się na ciele użytkownika, ani zbyt dobrymi przewodnikami, co mogłoby być niebezpieczne w przypadku kontaktu z napięciem elektrycznym.

Normy określają specyficzny zakres rezystancji (oporu elektrycznego), jaki musi spełniać obuwie, aby zostało uznane za antystatyczne. Ten zakres zapewnia wystarczające spowolnienie przepływu ładunku, aby uniknąć gwałtownego wyładowania (iskry), jednocześnie umożliwiając jego odprowadzenie do ziemi. Podeszwa takiego buta często wykonana jest z materiałów wzbogaconych o dodatki węglowe lub inne przewodzące substancje.

Inne ważne cechy obuwia antystatycznego to:

• Komfort noszenia: Mimo specjalistycznych właściwości, buty te muszą być wygodne, zwłaszcza jeśli są noszone przez wiele godzin dziennie.
• Trwałość: Podobnie jak każde obuwie robocze, muszą być odporne na zużycie, przetarcia i uszkodzenia mechaniczne.
• Spełnienie innych norm bezpieczeństwa: Często obuwie antystatyczne łączy się z innymi funkcjami ochronnymi, takimi jak podnosek chroniący palce czy wkładka antyprzebiciowa.

Różnica Między Obuwiem Antystatycznym a ESD

Choć oba typy obuwia mają na celu kontrolę elektryczności statycznej, istnieją między nimi kluczowe różnice, które wpływają na ich zastosowanie:

• Obuwie Antystatyczne: Zaprojektowane jest do zapobiegania nadmiernemu gromadzeniu się ładunków elektrostatycznych na ciele użytkownika poprzez ich odprowadzanie do ziemi. Zapobiega to niebezpiecznym wyładowaniom w środowiskach, gdzie istnieje ryzyko zapłonu łatwopalnych materiałów lub wybuchu pyłów/gazów. Jego zakres rezystancji jest szerszy.
• Obuwie ESD (Electrostatic Discharge): Oferuje bardziej precyzyjną i kontrolowaną metodę rozpraszania ładunków. Jest to kluczowe w branżach zajmujących się wrażliwymi komponentami elektronicznymi, gdzie nawet niewielkie, niewyczuwalne dla człowieka wyładowanie elektrostatyczne może spowodować uszkodzenie lub zniszczenie sprzętu. Obuwie ESD ma węższy i niższy zakres rezystancji, zapewniając szybsze, ale jednocześnie bardziej kontrolowane odprowadzenie ładunku.

Mówiąc prościej, każde obuwie ESD jest antystatyczne, ale nie każde obuwie antystatyczne spełnia rygorystyczne wymogi normy ESD. Norma ESD (np. IEC 61340) określa znacznie węższy zakres rezystancji, który gwarantuje, że ładunek zostanie odprowadzony w sposób, który nie uszkodzi wrażliwych elementów elektronicznych.

Jak Sprawdzić Właściwości Antyelektrostatyczne Obuwia?

Właściwości antyelektrostatyczne lub ESD obuwia nie są czymś, co można ocenić na oko. Aby potwierdzić, czy dane buty spełniają wymagane normy, konieczne jest przeprowadzenie specjalistycznych testów. Jak podano, do sprawdzenia, czy obuwie spełnia normy antyelektrostatyczne lub ESD, używa się specjalnego miernika rezystancji.

Proces testowania polega na zmierzeniu oporu elektrycznego całego systemu: obuwia w kontakcie ze stopą (lub specjalną elektrodą) i podłożem. Miernik ten aplikuje niewielkie napięcie i mierzy wynikający z tego prąd, obliczając w ten sposób rezystancję. Kluczowe jest, że pomiaru dokonuje się w warunkach laboratoryjnych, z uwzględnieniem odpowiedniej temperatury i wilgotności. Warunki te mają ogromny wpływ na przewodnictwo materiałów, dlatego precyzyjne testy muszą być przeprowadzane w kontrolowanym środowisku, zgodnie z obowiązującymi normami (np. EN ISO 20344/20345 dla obuwia ochronnego, w tym wymagań antystatycznych, oraz IEC 61340 dla wymagań ESD).

Należy pamiętać, że właściwości antystatyczne/ESD obuwia mogą zmieniać się w zależności od warunków środowiskowych, takich jak wilgotność, a także od stanu samego obuwia (np. zabrudzenia podeszwy, stopień zużycia). Dlatego regularne testowanie obuwia, zwłaszcza w krytycznych środowiskach pracy, może być wskazane.

Klasa Obuwia S1 i Właściwości Antyelektrostatyczne

Obuwie ochronne jest kategoryzowane na podstawie spełnianych norm bezpieczeństwa. Jedną z podstawowych klas, która obejmuje właściwości antystatyczne, jest klasa S1.

Zgodnie z definicją, obuwie bezpieczne klasy S1 charakteryzuje się kilkoma kluczowymi cechami:

• Podnosek ochronny: Zapewnia ochronę palców przed uderzeniem z energią do 200 J i zgnieceniem do 15 kN. Jest to standardowa cecha obuwia bezpiecznego.
• Zabudowana pięta: Oznacza, że obszar pięty jest zamknięty, zapewniając dodatkową stabilność i ochronę.
• Właściwości antyelektrostatyczne: Obuwie spełnia wymagania dotyczące rezystancji elektrycznej, umożliwiając odprowadzanie ładunków statycznych.
• Absorpcja energii w pięcie: Pięta buta zaprojektowana jest tak, aby pochłaniać energię podczas chodzenia, co zwiększa komfort użytkowania i zmniejsza obciążenie stawów.

Klasa S1 jest więc podstawową klasą obuwia bezpiecznego, która łączy ochronę mechaniczną palców z fundamentalnymi właściwościami antystatycznymi. Istnieją również wyższe klasy, takie jak S1P (S1 + wkładka antyprzebiciowa), S2 (S1 + wodoodporność cholewki) czy S3 (S2 + wkładka antyprzebiciowa + urzeźbiona podeszwa), które również mogą posiadać właściwości antystatyczne (lub ESD, jeśli spełniają dodatkowe normy).

Dlaczego Właściwości Antyelektrostatyczne/ESD Są Tak Ważne?

Ignorowanie zagrożeń związanych z elektrycznością statyczną może prowadzić do poważnych konsekwencji. W środowiskach z łatwopalnymi substancjami, iskra może zainicjować pożar lub wybuch, zagrażając życiu i zdrowiu pracowników oraz powodując ogromne straty materialne. W przemyśle elektronicznym, gdzie produkowane są coraz mniejsze i bardziej wrażliwe komponenty, wyładowanie elektrostatyczne o energii zbyt niskiej, by było odczuwalne przez człowieka, może trwale uszkodzić delikatne układy scalone, prowadząc do wadliwych produktów i strat finansowych.

Stosowanie odpowiedniego obuwia, w połączeniu z innymi środkami ochrony (takimi jak odzież antystatyczna, opaski na nadgarstki, odpowiednie podłogi i meble), tworzy tzw. Strefę Chronioną Przed Wyładowaniami Elektrostatycznymi (EPA - Electrostatic Protected Area), minimalizując ryzyko.

Tabela Porównawcza: Antystatyczne vs ESD

Często Zadawane Pytania

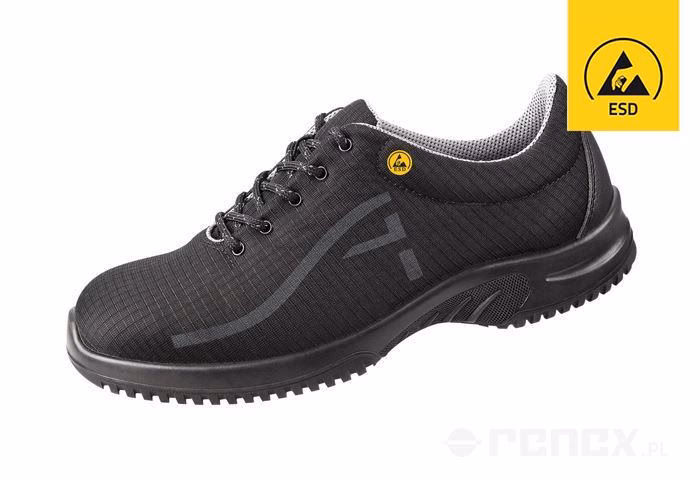

Jakie właściwości powinny mieć buty antystatyczne?
Buty antystatyczne powinny mieć przede wszystkim podeszwę i konstrukcję umożliwiającą bezpieczne odprowadzanie ładunków elektrostatycznych z ciała użytkownika do ziemi. Muszą spełniać określone normami zakresy rezystancji elektrycznej, aby zapobiegać gromadzeniu się ładunków i powstawaniu iskier. Często łączą tę cechę z innymi właściwościami ochronnymi, takimi jak podnosek czy absorpcja energii w pięcie.

Czym się różnią buty ESD od antystatycznych?
Główna różnica polega na poziomie kontroli i zakresie rezystancji. Buty antystatyczne zapobiegają ogólnemu gromadzeniu się ładunków i iskrzeniu. Buty ESD oferują bardziej precyzyjne i kontrolowane rozpraszanie ładunków w węższym, niższym zakresie rezystancji, co jest niezbędne do ochrony bardzo wrażliwych komponentów elektronicznych przed uszkodzeniem przez wyładowania elektrostatyczne. Buty ESD zapewniają wyższy poziom ochrony w specyficznych środowiskach.

Jak sprawdzić czy buty są antyelektrostatyczne?
Właściwości antyelektrostatyczne lub ESD obuwia sprawdza się za pomocą specjalnego miernika rezystancji. Pomiaru dokonuje się w kontrolowanych warunkach laboratoryjnych (temperatura, wilgotność), porównując uzyskany wynik z wartościami określonymi w odpowiednich normach (np. EN ISO 20345 dla antystatycznych, IEC 61340 dla ESD).

Co to jest klasa obuwia S1?
Klasa obuwia S1 to podstawowa kategoria obuwia bezpiecznego. Obejmuje buty z podnoskiem ochronnym (wytrzymałym na uderzenia 200 J i zgniecenia 15 kN), zabudowaną piętą, właściwościami antyelektrostatycznymi oraz absorpcją energii w obszarze pięty.

Czy buty antystatyczne są zawsze butami bezpiecznymi?
Nie zawsze. Właściwości antystatyczne mogą występować zarówno w obuwiu bezpiecznym (z podnoskiem, np. S1, S2, S3), jak i w obuwiu zawodowym (bez podnoska, np. O1, O2, O3), a nawet w niektórych rodzajach obuwia specjalistycznego. Oznaczenie klasy (S lub O) informuje o dodatkowych właściwościach ochronnych.

Jak dbać o obuwie antystatyczne/ESD?
Ważne jest, aby utrzymywać podeszwy w czystości, ponieważ brud może działać jak izolator i zakłócać właściwości przewodzące. Należy przestrzegać zaleceń producenta dotyczących czyszczenia i konserwacji.

Podsumowanie

Wybór odpowiedniego obuwia antystatycznego lub ESD jest kluczowym elementem zapewnienia bezpieczeństwa w miejscach pracy, gdzie istnieje ryzyko związane z elektrycznością statyczną. Zrozumienie różnicy między tymi dwoma typami butów oraz świadomość ich kluczowych właściwości i sposobu testowania pozwala na podjęcie świadomej decyzji i skuteczne zminimalizowanie potencjalnych zagrożeń. Pamiętaj, że właściwe obuwie to inwestycja w bezpieczeństwo – Twoje i Twoich współpracowników, a także w ochronę cennego sprzętu i mienia.
